Logstash output Kafka with Kerberos学习

目录：

1、Kafka中的一些术语：

2、ELK流程图：

3、Kafka发布、订阅信息的流程：

4、通过Logstash收集日志到Kafka：

1、Kafka中的一些术语：

（1）Topic：话题，Kafka将消息种子（Feed）进行分类，每一类的消息称为话题。

（2）Producer：生产者，发布消息的对象称为话题生产者。

（3）Consumer：消费者，订阅消息并处理发布的消息种子的对象称为话题消费者。

（4）Broker：服务器，已发布的消息保存在一组服务器中称之为Kafka集群。集群中的每一个服务器都是一个代理（Broker），一个Broker可以容纳多个Topic，消费者可以订阅一个或多个话题并从Broker拉数据从而消费这些已发布的消息。

（5）Partition：分区，每个Topic包含一个或多个Partition，Kafka分配的单位是Partition。



2、ELK流程图：



图2.1 ELK流程图

ELK日志分析系统的架构图的说明如下：

（1）Filebeat：

日志采集器，负责将数据tail到logstash；

（2）第一个Logstash：

data shipper，作为数据入kafka的适配器；

（3）Kafka：

消息队列，起消峰解耦的作用；

（4）Zookeeper：

分布式配置和同步服务，是Kafka代理和消费者之间的协调接口，Kafka服务器通过Zookeeper集群共享信息。

Kafka在Zookeeper中存储基本元数据，例如Topic，代理，消费者便宜等信息。

（5）第二个Logstash：

data indexer，负责数据解析和ElasticSearch入库；

（6）Elasticsearch：

存储，搜索和分析，用于存储所有的日志。

（7）Kerberos：一种认证机制，用于Kafka Broker服务器的认证。

查看ELK的中文文档：https://kibana.logstash.es/content/



图2.2 logstash架构图

Shipper：日志收集者，负责监控本地日志文件的变化，及时把日志文件的最新内容收集起来，输出到Redis暂存。

Indexer：日志存储者，负责从Redis接收日志，写入到Elasticsearch中。

Broker：日志中转站，用来连接多个Shipper和多个Indexer。



3、Kafka发布、订阅信息的流程：

①生产者定期向主题发送消息。

②Kafka代理存储为该特定主题配置的分区中的所有消息。 它确保消息在分区之间平等共享。 如果生产者发送两个消息并且有两个分区，Kafka将在第一分区中存储一个消息，在第二分区中存储第二消息。

③消费者订阅特定主题。

④一旦消费者订阅主题，Kafka将向消费者提供主题的当前偏移，并且还将偏移保存在Zookeeper系综中。

⑤消费者将定期请求Kafka(如100 Ms)新消息。

⑥一旦Kafka收到来自生产者的消息，它将这些消息转发给消费者。

⑦消费者将收到消息并进行处理。

⑧一旦消息被处理，消费者将向Kafka代理发送确认。

⑨一旦Kafka收到确认，它将偏移更改为新值，并在Zookeeper中更新它。 由于偏移在Zookeeper中维护，消费者可以正确地读取下一封邮件，即使在服务器处于峰值期间。

以上流程将重复，直到消费者停止请求。

消费者可以随时回退/跳到所需的主题偏移量，并阅读所有后续消息。



4、通过Logstash收集日志到Kafka：

（1）在/opt/package/kafka_2.10-0.10.1.0/config目录下查看kafka中producer.properties文件：

查看broker服务器位置。



图4.1 截图1

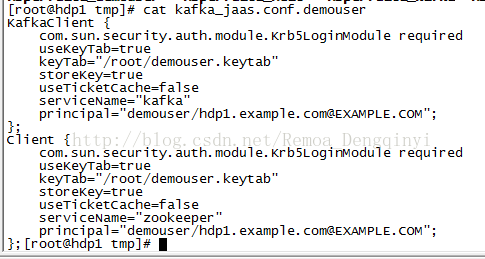

（2）在/tmp目录下查看kafka_jaas.conf文件：

查看serverName=”kafka”



图4.2 截图2

（3）因为logstash的版本较高，需要1.7版本以上的环境，因此运行logstash脚本前首先将jdk版本从1.7转换为1.8，否则会出现如下报错信息：

LoadError: JRuby ext built for wrong Java version in `com.purbon.jrmonitor.JRMonitorService': java.lang.UnsupportedClassVersionError: com/purbon/jrmonitor/JRMonitorService : Unsupported major.minor version 52.0
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/vendor/bundle/jruby/1.9/gems/jrmonitor-0.4.2/lib/jrmonitor.rb:4
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/logstash-core/lib/logstash/instrument/periodic_poller/jvm.rb:1
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/logstash-core/lib/logstash/instrument/periodic_poller/jvm.rb:5
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/logstash-core/lib/logstash/instrument/periodic_pollers.rb:1
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/logstash-core/lib/logstash/instrument/periodic_pollers.rb:3
  require at org/jruby/RubyKernel.java:1040
   (root) at /opt/package/logstash-5.2.2/lib/bootstrap/environment.rb:70

①查看jdk当前版本：



图4.3 截图3

②新建shell：reload_path.sh

export JAVA_HOME=/opt/package/jdk1.8.0_112

export PATH=/opt/package/jdk1.8.0_112/bin:$PATH

③执行reload_path.sh

source reload_path.sh

④再查看jdk版本：



图4.4 截图4

（4）编写脚本remoatest1.sh：

input { stdin { } }
output {
    stdout{codec => rubydebug}
    kafka{
                topic_id => "mytopic"
                bootstrap_servers => "hdp1.example.com:9092"
                security_protocol => "SASL_PLAINTEXT"
                sasl_kerberos_service_name => "kafka"
                jaas_path => "/tmp/kafka_jaas.conf.demouser"
                kerberos_config => "/etc/krb5.conf"
                compression_type => "none"
                acks => "1"
        }
}

Kafka output configuration Options的说明可以参考官网：

https://www.elastic.co/guide/en/logstash/current/plugins-outputs-kafka.html

这里用到的参数说明：

①topic_id：必填项，指定消费话题，指定某个topic，实际上就是订阅某个主题，然后去消费。

②bootstrap_servers：用于建立与集群的初始连接的URL列表，即Kafka的接入地址（生产者）

③jass_path：Java Authentication and Authorization Service API（JAVA认证和授权服务）的缩写，为Kafka提供用户认证和授权服务，设置jass文件的路径。

④security_protocol：使用的安全协议，可以为plaintext、ssl、sasl_plaintext、sasl_ssl等等。

⑤kerberos_config：Keberos配置文件的路径。

⑥sasl_kerberos_service_name：Kafka服务器运行的Kerberos主题名称。其可以在Kafka的jaas配置中定义。

⑦codec：用于输入数据的编码/解码器。

⑧compression_type：压缩方式，默认是none，其它可选的是gzip和snappy

（5）运行脚本：

bash ../bin/logstash -f remoatest1.conf



图4.5 截图5

输入hello和remoa，生产者向主题mytopic发送消息成功。

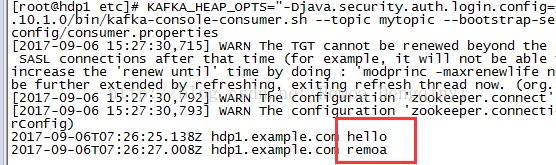

（6）查看Kafka消费者是否接收到消息：

KAFKA_HEAP_OPTS="-Djava.security.auth.login.config=/usr/hdp/current/kafka-broker/config/kafka_client_jaas.conf -Xmx512M"  /opt/package/kafka_2.10-0.10.1.0/bin/kafka-console-consumer.sh --topic mytopic --bootstrap-server hdp1.example.com:9092  --from-beginning --consumer.config /opt/package/kafka_2.10-0.10.1.0/config/consumer.properties



图4.6 截图6

查看到消费者接收到消息并进行处理。

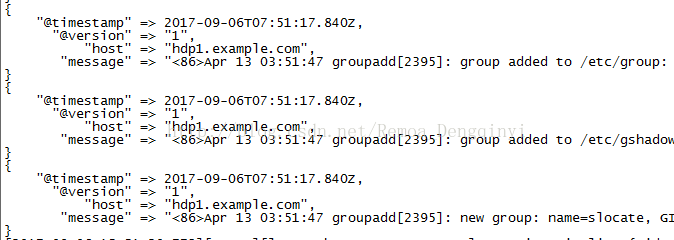

（7）将一个日志文件信息通过logstash给Kafka：

输入指令：cat install.log.syslog | bash ../bin/logstash -f remoatest1.conf



图4.7 截图7

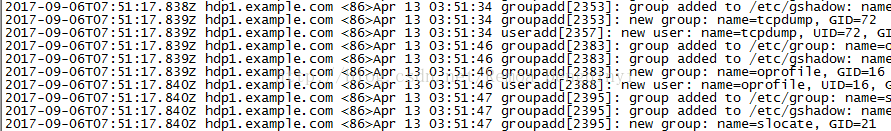

查看消费者接收处理结果如下：



图4.8 截图8
